夏天到了，天气非常的炎热。电扇也变成了热销品，如果是一般的小电扇还好点，插上插头就能用。吊扇和一些大电扇可能需要自己接线，今天大俵哥就来讲解一下电风扇接线的一些常识。

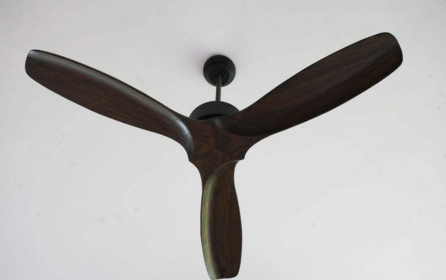

家用吊扇，需要接调速器
常见的家用电扇内部都是单相电机
电机内部有2个绕组，一个主绕组一个副绕组，主副绕组串到一起，两端接了一个启动电容。而快中慢其实是一根线，只不过慢和中中间加了不同的电阻可以调速，有的调速器是串的电容。
调速器内部结构，串的小电容
串不同的电容实现调速功能，这种调速器非常好接，只留了两个接点，一个接火线一个接电扇的控制线，其他两个接点在内部。
简化以后就是这样的
ABC三个点，AC的电阻最大，其实是两个绕组串联的结果，B点就是公共端。AB的电阻最小中间是主绕组也是运行绕组。BC中间是副绕组电阻居中也是启动绕组。所以即使只给出三根线，我们也能用万用表通过测量阻值分辨出来。
这个是完整的接线图
电机接线端子位置N先接零线，L上面有123三个点是电扇的控制线，调速器里面的0接的是火线。控制线其实也是火线，我们可以理解为，这根火线中间加了一个调速器，这个调速器的作用只是控制火线的通断。
这种是5线制的
因为是单相电，火线零线接反是没事的，我们只要确定开关控制的火线就可以了。
摇动开关也是接的一个电机
常见的电扇接线就这么多，喜欢的朋友可以我，欢迎交流咨询。
